1. Giới thiệu tổng quan

Bạn đã từng rơi vào tình huống này chưa? CB chống giật (ELCB/RCD) của hệ thống điện mặt trời nhảy liên tục vào giữa trưa nắng — thời điểm sản lượng điện cao nhất và cũng là lúc chủ đầu tư mất tiền nhiều nhất. Bạn dùng đồng hồ vạn năng đo cách điện từng string pin, từng inverter — mọi thứ đều trên 200 MΩ, hoàn hảo. Vậy mà CB vẫn nhảy. Khách hàng gọi phàn nàn, chủ đầu tư đòi phạt tiến độ — bạn đứng giữa tâm bão mà không biết bắt đầu từ đâu.

Nguyên nhân là dòng rò điện dung tích lũy từ toàn bộ hệ thống. Mỗi tấm pin mặt trời khi vận hành đều sinh ra một dòng rò nhỏ xíu — chỉ vài chục micro-Ampe (µA) — đi từ cell bán dẫn xuống khung nhôm và hệ thống tiếp địa. Một tấm thì không sao, nhưng khi bạn có 500-1000 tấm pin đấu nối tiếp-song song trên mái nhà máy, tổng dòng rò có thể âm thầm vượt 30 mA — đúng ngưỡng tác động của CB chống giật 30 mA tiêu chuẩn IEC 61008.

Ampe kìm thông thường vô dụng trong tình huống này. Chúng được thiết kế để đo dòng tải từ 1A đến 600A, với độ phân giải chỉ 0.1A (100 mA). Khi bạn kẹp vào dây PE để đo dòng rò đang ở mức 30 mA, màn hình hiển thị “0.0” — bạn nghĩ hệ thống an toàn, nhưng thực tế CB đã ở ngưỡng tác động. Bạn mù thông tin, CB vẫn nhảy, và vòng luẩn quẩn tiếp diễn.

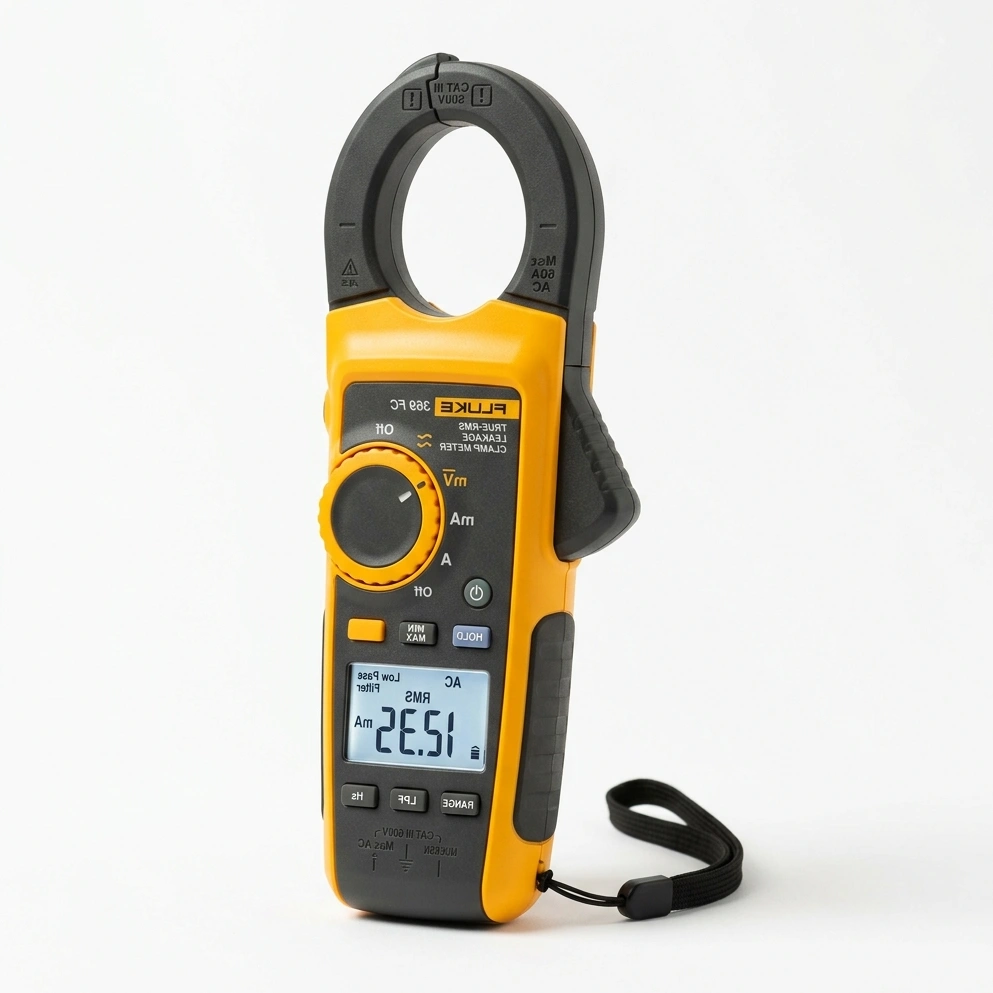

Fluke 368 FC là ampe kìm được thiết kế từ đầu cho một nhiệm vụ duy nhất: đo dòng rò AC với độ phân giải siêu nhỏ 1 µA (một phần triệu Ampe). Không phải là ampe kìm “tích hợp thêm” chức năng đo dòng rò — đây là thiết bị chuyên dụng với mạch khuếch đại tín hiệu nhỏ (Low-Level Amplifier) và ngàm kìm bọc giáp từ toàn phần (Fully Shielded Jaw) mà không một ampe kìm đa năng nào có được.

Về mặt kỹ thuật, ngàm kìm của 368 FC sử dụng lõi từ hợp kim Ni-Fe (Permalloy) có độ từ thẩm cực cao ở cường độ từ trường yếu — khác hoàn toàn với lõi Ferrite trong ampe kìm thông thường vốn chỉ nhạy ở dòng lớn. Lớp vỏ ngoài của ngàm là màn chắn từ (magnetic shield) bằng hợp kim Mu-metal, triệt tiêu nhiễu từ trường ngoài từ máy biến áp, contactor, dây dẫn tải lớn đặt gần đó. Kết quả: bạn có thể kẹp đo dòng rò 50 µA ngay cạnh thanh cái 1000A đang mang tải mà không bị sai số — điều không tưởng với ampe kìm thường.

Tích hợp Fluke Connect — kết nối Bluetooth với smartphone — cho phép bạn đóng nắp tủ điện, đứng cách xa 20 mét (ngoài vùng nguy hiểm hồ quang) và theo dõi số liệu biến động theo thời gian thực. Bộ nhớ trong lưu tới 65.000 điểm dữ liệu — đủ cho một tuần ghi dòng rò liên tục mỗi giây một lần để phân tích xu hướng. Không cần giấy bút, không cần chép tay — một chạm trên app là xuất báo cáo PDF gửi thẳng cho chủ đầu tư.

2. Ứng dụng thực tế

• Truy tìm CB chống giật nhảy ảo trong hệ thống pin mặt trời: Kẹp ngàm kìm 40 mm ôm trọn toàn bộ 3 sợi pha + trung tính của lộ tổng. Theo định luật Kirchhoff dòng điện, tổng vectơ dòng điện trong mạch kín phải bằng 0. Nếu màn hình hiển thị khác 0 — giả sử 35.2 mA — thì 35.2 mA đó chính là dòng rò đang “đi tắt” xuống đất thay vì quay về trung tính. Bây giờ bạn kẹp từng nhánh con để khoanh vùng chính xác string pin hoặc inverter nào gây rò — toàn bộ quy trình không cần ngắt hệ thống đang vận hành, không gây gián đoạn sản xuất.

• Giám sát xuống cấp cách điện theo thời gian (Trending): Dùng Fluke Connect ghi dòng rò của cùng một lộ cáp DC mỗi tháng một lần. Tháng đầu: 1.2 mA. Tháng thứ 6: 3.8 mA. Tháng thứ 12: 11.5 mA. Xu hướng tăng dần này cảnh báo lớp cách điện XLPE của cáp DC đang xuống cấp — thường do chu kỳ nhiệt, tia UV, hoặc chuột cắn trong máng cáp ngầm. Bạn lên kế hoạch thay cáp trước khi CB nhảy — thay vì chờ sự cố rồi mới chữa cháy. Đây là cách làm bảo trì dự đoán (Predictive Maintenance) mà các nhà máy điện mặt trời tiêu chuẩn quốc tế đang áp dụng.

• Kiểm định an toàn thiết bị y tế: Theo IEC 60601-1, dòng rò vỏ (Enclosure Leakage Current) của thiết bị y tế trong phòng mổ không được vượt 0.3 mA (300 µA). Fluke 368 FC với độ phân giải 1 µA dư sức đáp ứng bài toán này — kẹp vào dây tiếp địa của máy thở, máy gây mê, dao mổ điện để xác nhận dòng rò nằm trong giới hạn an toàn tuyệt đối cho bệnh nhân.

• Phát hiện dòng rò trong trung tâm dữ liệu (Data Center): UPS và PDU trong Data Center sinh ra dòng rò hài tần số cao chạy xuống hệ thống tiếp địa tòa nhà. Bật bộ lọc nhiễu (Filter) trên 368 FC để chỉ đo thành phần tần số 50 Hz, xác định xem dòng rò có thực sự là dòng rò điện trở (nguy hiểm, gây cháy) hay chỉ là dòng rò điện dung từ tụ lọc EMI của thiết bị (bình thường, không gây hại). Phân biệt được hai loại này là kỹ năng mà chỉ kỹ sư bảo trì có thiết bị đúng mới làm được.

• Đối chiếu Fluke 368 FC với Hioki CM4003: Cả hai đều là ampe kìm dòng rò chuyên dụng đầu bảng. Hioki CM4003 mạnh về độ phân giải (10 µA), bộ lọc nhiễu tần số thấp xuất sắc, và giá thành cạnh tranh. Fluke 368 FC mạnh về độ phân giải vượt trội (1 µA — nhạy gấp 10 lần), kết nối không dây Fluke Connect cho phép ghi dữ liệu từ xa và xuất báo cáo chuyên nghiệp, và bộ nhớ trong 65.000 điểm dữ liệu. Nếu bạn cần ghi dữ liệu dài hạn và làm báo cáo cho chủ đầu tư — chọn 368 FC. Nếu bạn cần thiết bị đo nhanh, gọn, giá mềm để đi bảo trì hàng ngày — CM4003 là lựa chọn tối ưu.

3. Lưu ý khi vận hành (Tip từ thợ)

• Vệ sinh mặt ngàm kìm là thao tác sống còn: Độ chính xác 1 µA của 368 FC phụ thuộc tuyệt đối vào độ khít của hai mặt tiếp xúc ngàm kìm (core mating surfaces). Một hạt bụi kim loại, một mảnh oxit đồng nhỏ kẹt giữa hai mặt ngàm sẽ tạo ra khe hở từ (air gap) — điện trở từ tăng vọt, tín hiệu cảm ứng yếu đi, và sai số có thể lên tới 50-70%. Sau mỗi ca làm, dùng khăn microfiber khô lau sạch mặt ngàm. Tuyệt đối KHÔNG xịt RP7, WD-40 hay bất kỳ dung môi nào vào mặt ngàm — cặn dầu sẽ hút bụi và phá hủy độ chính xác gần như vĩnh viễn.

• Luôn kẹp toàn bộ dây tải trong một lần đo: Nguyên lý của ampe kìm đo dòng rò dựa trên phép đo dòng điện vi sai (differential current measurement) — tổng vectơ tất cả dòng điện đi qua ngàm kìm. Nếu bạn chỉ kẹp dây pha mà không kẹp dây trung tính, máy sẽ đo dòng tải 10-20A thay vì dòng rò 30 mA — và ngay lập tức báo Over Range. Phải há ngàm đủ rộng để ôm trọn tất cả dây dẫn của lộ đang kiểm tra, bao gồm cả dây PE nếu nghi ngờ rò xuống đất qua đường khác.

• Luôn bật bộ lọc nhiễu (Filter) khi đo gần Inverter: Inverter năng lượng mặt trời hoạt động ở tần số switching 16-20 kHz, sinh ra dòng rò hài tần số cao lan truyền trên toàn hệ thống điện. Nếu không bật Filter, 368 FC sẽ đo tổng dòng rò gồm cả thành phần tần số cao — con số hiển thị có thể gấp 2-3 lần dòng rò thực tế ở 50 Hz. Luôn bấm nút FILTER để chỉ hiển thị dòng rò ở tần số công nghiệp — thành phần duy nhất gây nhảy CB chống giật loại AC và loại A.

• Chuẩn bị pin dự phòng khi dùng Fluke Connect: Khi bật kết nối Bluetooth để ghi dữ liệu liên tục, pin kiềm LR6 (AA) sẽ chỉ trụ được khoảng 5-7 giờ — so với 150 giờ ở chế độ đo thường không wireless. Nếu bạn có một ngày nghiệm thu kéo dài trên mái nhà máy, hãy mang theo 2 cục pin AA dự phòng. Máy sẽ hiển thị biểu tượng pin yếu trước khoảng 30 phút — đừng để mất dữ liệu giữa chừng vì hết pin.

• Định kỳ hiệu chuẩn 12 tháng/lần: Dòng rò 1 µA là tín hiệu cực nhỏ — mạch khuếch đại bên trong 368 FC cần được hiệu chuẩn định kỳ để duy trì sai số ±(1.0% + 5 digits) như công bố của Fluke. Gửi máy về trung tâm hiệu chuẩn được Fluke ủy quyền mỗi 12 tháng. Đừng đợi đến khi số đo “nhảy loạn xạ” mới đi calib — lúc đó bạn đã có hàng chục báo cáo sai số gửi cho khách hàng rồi.
