Cẩm nang kỹ thuật Victron Energy
Victron Energy (thành lập 1975, Almere, Hà Lan) là nhà sản xuất thiết bị điện năng lượng mặt trời và lưu trữ cao cấp, nổi tiếng với kiến trúc module mở, khả năng ghép nối linh hoạt và hệ sinh thái monitoring VRM. Sản phẩm Victron phục vụ phân khúc off-grid, hybrid và marine — nơi độ tin cậy là yếu tố sống còn.
1. Tổng quan dòng sản phẩm
MultiPlus — Dòng gốc
MultiPlus là dòng inverter/charger gốc của Victron, tích hợp inverter sine-wave thật, charger AC và transfer switch trong một thiết bị. Hỗ trợ 12V/24V, công suất tối đa 3000VA. Đã được thay thế dần bởi MultiPlus-II cho ứng dụng 48V.

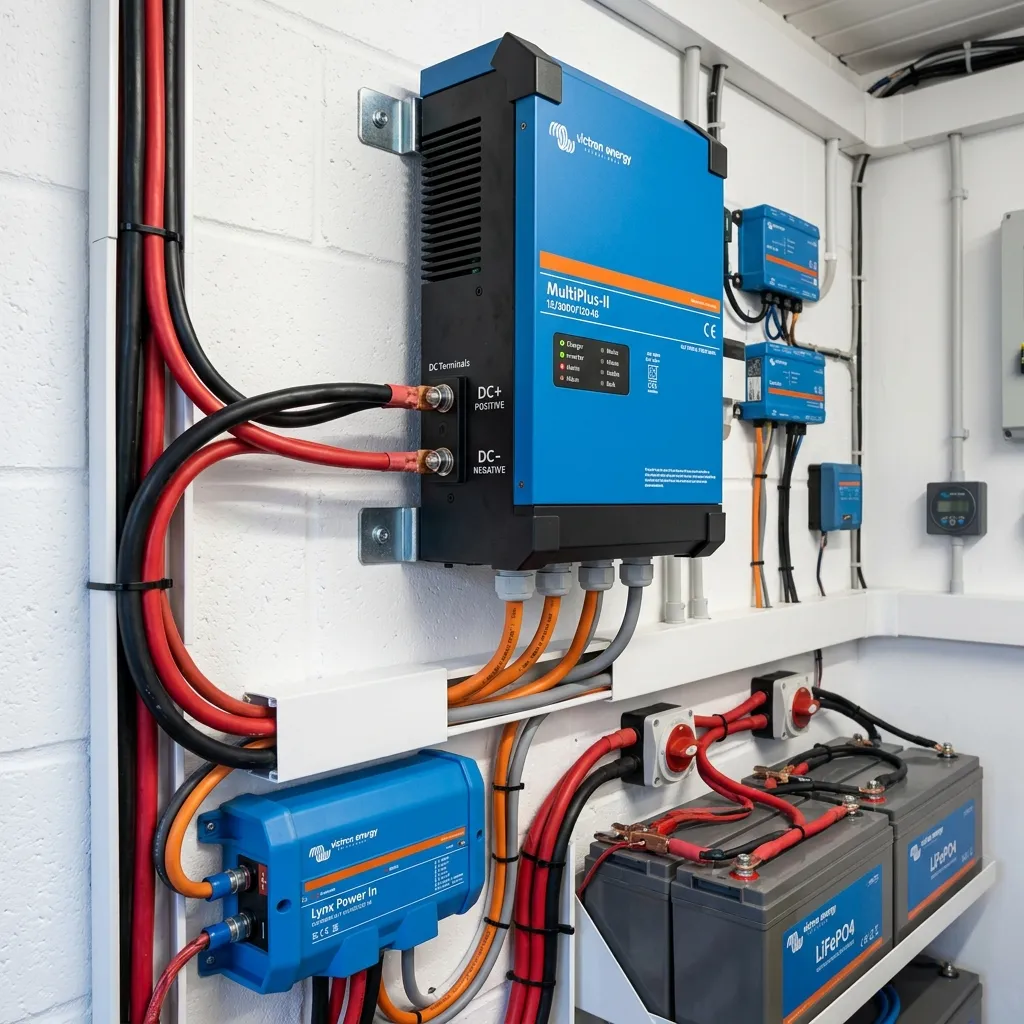

MultiPlus-II — Thế hệ mới
Thế hệ 2021+, thiết kế cho hệ thống 48V DC. Công suất từ 3000VA đến 5000VA. Hỗ trợ song song (parallel) lên đến 6 đơn vị, ghép 3-phase hoặc split-phase. Tích hợp PowerAssist — hỗ trợ nguồn AC yếu bằng năng lượng ắc quy. Transfer time sub-20ms, phù hợp tải nhạy cảm.
MultiPlus Compact
Phiên bản thu gọn, công suất 1600VA (1000W continuous). Phù hợp ứng dụng nhỏ: xe RV, cabin, hệ thống backup gia đình nhỏ.
Quattro — Dual AC Input
Dòng cao cấp nhất, hỗ trợ 2 nguồn AC đầu vào (ví dụ: lưới điện + máy phát). Công suất từ 3000VA đến 15000VA. Tự động chuyển đổi giữa 2 nguồn AC mà không gián đoạn tải. 12V/24V/48V, parallel tối đa 6 đơn vị. Bảo hành 5 năm.
Quattro-II
Thế hệ mới của Quattro, tối ưu cho hệ thống 48V. Thiết kế cải tiến, hiệu suất cao hơn, tích hợp sẵn hỗ trợ ESS (Energy Storage System).
EasySolar
All-in-one: tích hợp MultiPlus + SmartSolar MPPT + GX controller trong một vỏ. Tiết kiệm không gian lắp đặt, đấu nối đơn giản. Có phiên bản EasySolar-II với MultiPlus-II và SmartSolar MPPT tích hợp.
2. Thông số kỹ thuật chi tiết
| Thông số | MultiPlus-II 48/5000 | Quattro 48/10000 |
|---|---|---|
| Công suất liên tục | 4000W | 8000W |
| Công suất surge (peak) | 9000W | 20000W |
| Điện áp DC | 48V (38–66V) | 48V (38–66V) |
| Điện áp AC vào | 187–265V, 45–65Hz | 187–265V, 45–65Hz |
| Điện áp AC ra | 230V ± 2%, 50Hz | 230V ± 2%, 50Hz |
| Charger AC | 70A | 140A |
| Công suất tiêu thụ chờ | 15W | 60W |
| Transfer time | < 20ms | < 20ms |
| Độ bảo vệ | IP22 | IP22 |
| Nhiệt độ hoạt động | -40°C đến +60°C | -40°C đến +60°C |
| Kích thước (R×C×D) | 506×280×150mm | 572×488×344mm |
| Trọng lượng | ~32kg (71 lbs) | ~58kg (128 lbs) |
| Song song (parallel) | Tối đa 6 đơn vị | Tối đa 6 đơn vị |
| 3-Phase | Có (3 đơn vị) | Có (3 đơn vị) |
| Giao tiếp | VE.Bus | VE.Bus |
| Chứng nhận | UL 1741, IEC 62109 | UL 1741, IEC 62109 |
| Bảo hành | 5 năm | 5 năm |
3. Hệ sinh thái Victron
GX Devices — Bộ điều khiển trung tâm
| Thiết bị | Vai trò | Đặc điểm |
|---|---|---|
| Cerbo GX | System controller | Không có màn hình, kết nối Ethernet/Wi-Fi, VE.Bus + VE.Direct + VE.Can, điều khiển toàn hệ thống qua VRM portal |
| Ekrano GX | Controller + Touchscreen | Tích hợp màn hình 7" cảm ứng, thay thế Cerbo GX khi cần hiển thị trực tiếp tại chỗ |
| Venus GX | Controller (legacy) | Model cũ, đã ngừng sản xuất, thay thế bởi Cerbo GX |
SmartSolar MPPT
Bộ sạc MPPT theo dõi điểm công suất tối đa. Dải sản phẩm từ 75/10 đến 250/100. Giao tiếp VE.Direct, giám sát qua VictronConnect app (Bluetooth) hoặc VRM. Hỗ trợ nhiều chế độ sạc: ắc quy chì, LiFePO4 (qua BMS).
SmartShunt
Coulomb counter đo dòng DC chính xác ±0.1A. Phạm vi 50A / 500A / 1000A / 2000A. Giao tiếp VE.Direct. Thay thế BMV-712 battery monitor với chi phí thấp hơn.
Giao thức truyền thông
| Giao thức | Tốc độ | Ứng dụng |
|---|---|---|
| VE.Bus | Độc quyền (RJ45) | Giao tiếp inverter ↔ GX, parallel, 3-phase. Dây cáp RJ45 Cat5, tối đa 20m |
| VE.Direct | 19200 baud | Giao tiếp MPPT, SmartShunt ↔ GX. Cáp riêng, không phải RJ45 |
| VE.Can | 250 kbit/s CAN bus | High-speed, kết nối BMS bên thứ 3, lưới thiết bị lớn |
4. Cài đặt VE.Bus & VE.Configure
Kết nối Parallel
Khi ghép nhiều MultiPlus/Quattro song song, tất cả đơn vị phải cùng model, cùng firmware version. Quy trình:
- Cập nhật firmware trên tất cả đơn vị bằng VEFlash (qua MK3-USB adapter)
- Kết nối VE.Bus RJ45: Unit 1 → Unit 2 → … → GX device (daisy chain)
- Mở VE.Configure, chọn "System setup" → khai báo số lượng đơn vị parallel
- Cấu hình AC input current limit cho từng đơn vị
- Kiểm tra chia tải: dòng sạc và dòng inverter phải chia đều giữa các đơn vị (±10%)
Kết nối 3-Phase
Cần 3 đơn vị cùng model. VE.Configure → System setup → chọn 3-phase. Unit 1 = L1 (master), Unit 2 = L2, Unit 3 = L3. VE.Bus kết nối daisy chain qua tất cả 3 đơn vị.
Split-Phase (120/240V)
Áp dụng cho thị trường Bắc Mỹ. 2 đơn vị: Unit 1 = L1-N, Unit 2 = L2-N. L1-L2 tạo 240V. VE.Configure → Split-phase setup.
VE.Configure — Các tham số quan trọng
- AC input current limit: Giới hạn dòng lấy từ lưới/máy phát (ví dụ: 32A cho lưới, 25A cho generator)
- Battery type: LiFePO4, AGM, Gel, Flooded — hoặc custom
- Charge voltage: Float 54.0V, Absorption 56.8V cho LiFePO4 48V
- Inverter mode: On, Off, Charger-only
- PowerAssist: Bật/tắt hỗ trợ boost khi AC input yếu
5. Mã lỗi VE.Bus
VE.Bus Error Codes
| Mã lỗi | Mô tả | Nguyên nhân phổ biến | Khắc phục |
|---|---|---|---|
| Error 10 | Communication error giữa các thiết bị VE.Bus | Cáp RJ45 hỏng, lỏng, hoặc firmware không đồng bộ | Kiểm tra cáp RJ45, thay cáp mới. Cập nhật firmware đồng bộ tất cả đơn vị. Kiểm tra jack cắm có bị oxy hóa không. |
| Error 11 | Relay test fault | Relay chuyển mạch AC hỏng hoặc kẹt | Tắt nguồn hoàn toàn, khởi động lại. Nếu lặp lại → thay relay hoặc gửi bảo hành. |
| Error 14 | Inverter overload | Tải vượt công suất liên tục >10s hoặc ngắn mạch DC | Giảm tải, kiểm tra đấu nối DC. Kiểm tra cầu chì ắc quy. Nếu tái diễn khi tải nhỏ → lỗi phần cứng. |
| Error 15 | DC ripple too high | Điện áp DC dao động lớn, ắc quy yếu hoặc cáp DC quá dài/mỏng | Kiểm tra kết nối ắc quy, siết chặt terminal. Thay cáp DC ngắn hơn, tiết diện lớn hơn. Đo điện áp DC khi tải — nếu sụt >2V → ắc quy hoặc cáp có vấn đề. |
| Error 17 | Ground relay test | Relay nối đất trung tính lỗi | Kiểm tra hệ thống nối đất (PE). Tắt nguồn, khởi động lại. Nếu lặp lại → thay board điều khiển. |
| Error 24 | Firmware incompatibility | Firmware không khớp giữa các đơn vị trong hệ thống parallel/3-phase | Cập nhật firmware tất cả đơn vị cùng version bằng VEFlash. Sử dụng MK3-USB adapter. |
| Error 26 | Internal error | Lỗi phần cứng nội tự: board nguồn, IGBT, hoặc DSP | Tắt nguồn 5 phút, khởi động lại. Nếu lặp lại → gửi bảo hành. Ghi lại mã lỗi và thời điểm. |
| Error 30 | Ghost error (transient) | Nhiễu điện từ, sự kiện thoáng qua | Thường tự reset. Nếu lặp lại thường xuyên → kiểm tra EMC, cách ly cáp nguồn/cáp tín hiệu. |
| Error 31 | Corrupted data | Lỗi bộ nhớ hoặc firmware | Re-flash firmware. Nếu lặp lại → thay board. |
| Error 128 | Relay test fail > 5 phút | Relay AC chuyển mạch không đóng sau 5 phút test | Kiểm tra relay, nguồn AC đầu vào. Có thể do điện áp AC đầu vào không ổn định. |
Mã lỗi SmartSolar MPPT
| Mã lỗi | Mô tả | Nguyên nhân & khắc phục |
|---|---|---|
| Error 1 | Battery temperature high | Cảm biến nhiệt ắc quy báo quá nhiệt. Kiểm tra vị trí lắp cảm biến, thông gió ắc quy. Ngưỡng: >50°C. |
| Error 2 | Battery voltage high | Điện áp ắc quy vượt ngưỡng. Kiểm tra cài đặt absorption/float voltage. Có thể do MPPT không ngắt khi ắc quy đầy → lỗi firmware hoặc relay sạc kẹt. |
| Error 26 | Terminal overheat | Đầu terminal MPPT quá nhiệt. Siết lại kết nối, kiểm tra tiết diện cáp phù hợp. Nếu tái diễn → thông gió hoặc derate công suất. |
| Error 27 | Charger short circuit | Ngắn mạch phía DC out. Kiểm tra đấu nối ắc quy, cầu chì, polarity. NGẮT TOÀN BỘ trước khi kiểm tra. |
| Error 67 | BMS connection lost | Mất kết nối với BMS (CAN/VE.Direct). Kiểm tra cáp, địa chỉ CAN, firmware BMS tương thích. Xem log trên VictronConnect. |
6. VRM Monitoring
Victron Remote Management (VRM)
VRM là nền tảng giám sát từ xa miễn phí của Victron. Truy cập: vrm.victronenergy.com. Đăng ký tài khoản Victron, thêm GX device qua portal ID (hiển thị trên màn hình GX hoặc VictronConnect).
Tính năng VRM
- Dashboard: Giám sát real-time: công suất PV, tải, SOC, điện áp, dòng
- Advanced graphs: Biểu đồ lịch sử, phân tích xu hướng, so sánh ngày/tháng
- Alerts: Cảnh báo qua email khi SOC thấp, lỗi thiết bị, mất kết nối
- Firmware update: Cập nhật firmware từ xa qua GX device
- Remote console: Truy cập giao diện GX từ xa qua web (Remote VEConfigure)
- VRM API: REST API để tích hợp với hệ thống SCADA, BMS, hoặc ứng dụng riêng
Cấu hình GX cho VRM
- Portal ID: tự động tạo khi kết nối GX lần đầu
- Kết nối Internet: Ethernet (ổn định nhất), Wi-Fi, hoặc 4G dongle (USB)
- Tần suất upload: mặc định 1 phút/lần, có thể giảm xuống 15 giây (VRM Advanced)
- Nhiều GX device trên cùng 1 tài khoản: phân biệt bằng tên site
7. Bảo trì định kỳ
Checklist bảo trì hàng tháng
- Kiểm tra đèn LED trên inverter: xanh = bình thường, đỏ/nhấp nháy = xem mã lỗi
- Đọc log lỗi trên GX device hoặc VRM
- Kiểm tra nhiệt độ vỏ inverter (tay chạm ấm = bình thường, nóng = quá tải hoặc thông gió kém)
- Kiểm tra kết nối cáp VE.Bus: siết lại jack RJ45 nếu lỏng
- Vệ sinh quạt tản nhiệt (nếu bụi bám)
- Kiểm tra SOC ắc quy trên VRM: nếu sụt nhanh bất thường → ắc quy suy giảm
Checklist bảo trì hàng quý
- Siết lại tất cả kết nối DC và AC: terminal ắc quy, CB, MC4
- Đo điện áp ắc quy bằng đồng hồ vạn năng: so sánh với SmartShunt (sai lệch >0.2V → hiệu chuẩn)
- Kiểm tra firmware version: so sánh với version mới nhất trên firmware.victronenergy.com
- Test PowerAssist: bật tải lớn, quan sát dòng hỗ trợ từ ắc quy
- Kiểm tra grounding: đo điện trở nối đất (≤ 5Ω)
Checklist bảo trì hàng năm
- Cập nhật firmware tất cả thiết bị (inverter, GX, MPPT, SmartShunt) qua VEFlash / VictronConnect / VRM
- Kiểm tra dung lượng ắc quy: test phóng điện thực tế, so sánh với dung lượng danh định
- Kiểm tra cách điện: đo insulation resistance giữa DC+ / DC- với PE (>1MΩ)
- Vệ sinh toàn bộ tủ điện: bụi, côn trùng, ẩm mốc
- Review log lỗi 12 tháng: tìm pattern, xu hướng lỗi
- Kiểm tra và thay thế quạt tản nhiệt nếu cần (tuổi thọ ~3-5 năm)
8. So sánh nhanh: Victron vs Deye / LuxPower
| Tiêu chí | Victron Energy | Deye | LuxPower |
|---|---|---|---|
| Phân khúc | Cao cấp, chuyên nghiệp | Phổ thông, giá tốt | Phổ thông, giá tốt |
| Điểm mạnh | Độ tin cậy, module mở, hệ sinh thái rộng, VRM, parallel/3-phase linh hoạt | Giá rẻ, hybrid all-in-one, hỗ trợ high-voltage battery | Giá rẻ, hybrid all-in-one, giao diện đơn giản |
| Điểm yếu | Giá cao, cấu hình phức tạp, cần GX device riêng | Ít tùy chỉnh nâng cao, monitoring giới hạn | Ít tùy chỉnh, cộng đồng nhỏ hơn |
| Monitoring | VRM portal (mạnh mẽ, API, alerts, remote console) | SolarMan / Deye Cloud (cơ bản) | LuxPower Cloud (cơ bản) |
| Parallel | Lên đến 6 đơn vị, 3-phase, split-phase | 1–2 đơn vị (tùy model) | 1–2 đơn vị |
| Bảo hành | 5 năm | 5–10 năm (tùy thị trường) | 5 năm |
| Phù hợp | Off-grid lớn, marine, hệ thống critical, dự án cần độ tin cậy cao | Hybrid gia đình, lắp đặt nhanh, ngân sách hạn chế | Hybrid gia đình, lắp đặt nhanh, ngân sách hạn chế |
| Community | Rộng: forum community.victronenergy.com, tài liệu chi tiết | Trung bình: chủ yếu từ installer | Nhỏ: chủ yếu từ installer |
Khi nào chọn Victron?
- Hệ thống off-grid lớn, yêu cầu parallel/3-phase
- Ứng dụng critical: bệnh viện, viễn thông, tàu biển
- Cần giám sát nâng cao, API, tích hợp SCADA
- Ngân sách cho phép, ưu tiên độ tin cậy dài hạn
Khi nào chọn Deye/LuxPower?
- Hệ thống hybrid gia đình, lắp đặt nhanh
- Ngân sách hạn chế, cần ROI nhanh
- Không cần parallel/3-phase phức tạp
- Installer quen thuộc, hỗ trợ kỹ thuật địa phương
